让电网运行“可观、可测、可控”
基于PMU测量的配网态势感知解决方案
基于SGS/RCMU采集的高精度广域同步数据，配网态势感知解决方案对新能源接入具有更好的适配性和开放性，为新能源时代的配网状态估计、负荷预测、差动保护和孤岛识别等提供数据基础。
同时，基于对配网线路态势的数字化实时主动感知，可实现故障前主动预警、故障时检测定位、故障后事件溯源和过程反演等功能，很好地解决了困扰业内数十年的单相接地故障检测与定位难题。

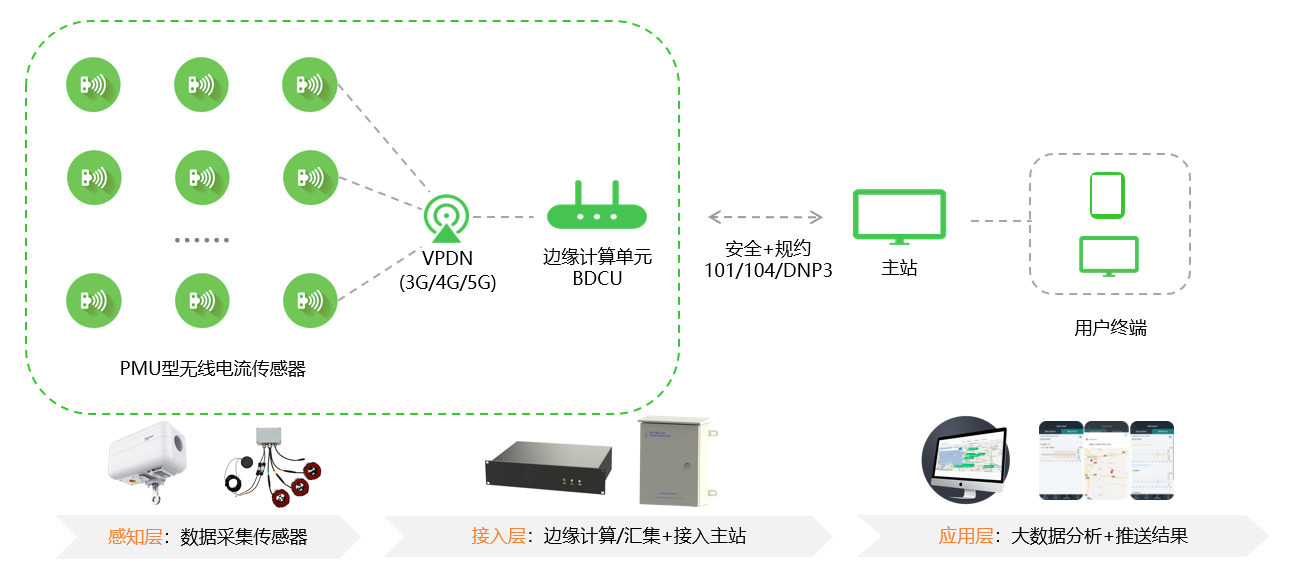

方案组成：
- PMU型无线电流传感器（SGS和RCMU）：负责高精度广域同步电流数据的采集；
- 边缘计算单元BDCU：负责母线零序电压数据的采集、传感器数据的汇集与处理、本地判决和主站接入；
- 大数据分析软件IAAS：负责故障分析定位、数据统计及各种高级应用，可部署在主站或边缘计算单元。
典型应用：
- 故障前绝缘缺陷预警：扭转配网以抢修代运维的被动局面，提升供电可靠性；
- 各类故障检测与定位：减轻运维人员压力，大幅降低巡线时间与成本；
- 故障后事件反演：分布式同步录波，帮助分析异常事件与追根溯源；
- 新能源时代有源配网：潮流测量、状态估计、电能质量监测、系统拓扑检测、频率及频率变化速率等。
方案特点：
- 简单：传感器带电安装、免维护；
- 精确：故障电流≥1A时，检测定位准确率>99%；
- 实用：不受中性点接地方式、系统参数、潮流方向等限制，适用于有分布式能源接入的有源配网。
基于PMU测量的配网控制保护解决方案
FXU基于PMU测量的端对端差动保护（或称为邻域保护）具有“绝对选择性”，与柱上开关配合实现就近快速切除线路故障及馈线自动化（FA）等功能。FA逻辑简单、参数配置容易，可弱化或无需级差配合，实现停电范围最小化，真正实现秒级故障自愈。
方案组成：
- PMU型配电自动化馈线终端FXU：负责自身和相邻开关处的电流和电压数据的采集，实现故障保护和FA；
- PMU型无线电流传感器（可选）：可带电安装于保护区内任意位置，为进一步缩小定位故障区段提供同步电流数据。
主要功能：
- 相间短路故障和单相接地故障保护：故障点上游保护准确动作，快速切除故障；
- 就地型智能FA控制器：故障点上下游开关就近跳闸隔离故障，联络开关失压合闸完成非故障区域转供电，实现故障自愈。
方案特点：
- 基于PMU测量的故障定位与基于4G/5G无线通信的端对端差动保护，具有“绝对选择性”；
- 单相接地故障研判准确，可反应高阻和电容电流小的配网接地故障，真正实现接地保护；
- 停电区域最小化，故障自愈快，故障点上游非故障区域不停电；
- FA逻辑简单，主干线分段开关没有级差配合困扰，参数整定配置简单，故障自愈高效；
- 差动保护与过流保护互为后备，不受4G/5G无线通信时延的影响：
- 通信快，差动保护为主保护实现全线速断，动作速度快，且适应多分支配电网，不受运行方式影响；
- 通信慢，过流保护动作切除故障，差动用于纠错分闸、合闸，准确隔离故障点和最小化停电区域及停电时间；
- 适用于中性点不接地、经消弧线圈和经小电阻接地等系统。
基于无线电流测量的接地选线解决方案
传统小电流接地选线装置运行效果一直不尽如人意，现场运维人员仍需经常借助人工试拉路的方法选线，造成非故障线路不必要短时停电。基于无线电流传感器的接地选线解决方案由安装在变电站内的主设备和分布在各条出线出口处的无线电流传感器组成，适应各种不同的接地方式，设备安装全过程无需停电。
方案组成：
- 选线装置：主设备安装在变电站内，也可选择安装在出线首杆或环网柜内，负责汇集传感器采集的数据，进行故障研判，上传研判结果；
- PMU型无线电流传感器：每条出线首端安装一套，负责采集广域同步的电流数据。
方案特点：
- 故障电流≥1A时，选线准确率>99%；
- 适用于架空、电缆及混合线路；
- 无需布线拉线，不停电安装；
- 支持接入主站；
- 易扩展，通过加装和配置传感器实现加减线路/选分支/选段等功能；
- 性价比高，根据实际出线数选配传感器，线路少则大幅节省投资。
